Lüftungs-Steuergerät bx-LSG

Die bioxX Entfeuchtungs-Steuergerät bx-ESG ist ein einfach zu bedienendes, zuverlässiges Steuergerät für die lüftergestützte Entfeuchtung von Kellern, Wirtschafts- und Wohnräumen.
Dabei wird die Innefeuchte und Aussenfeuchte gemessen und bei Bedarf ein Trockenlüfter in Betrieb genommen.
Umschaltbar zwischen Raum-Entfeuchtung und Raum-Temperatursteuerung, 2-sprachig.



Anwendung 1 - Entfeuchtung:
- Entfeuchtung von Wohn- und Wirtschaftsräumen
- für den Betrieb von einem oder mehreren Lüftern sowie Lüftern mit Wärmerückgewinnung
- geeignet für Lüfter bis zu einer Gesamtleistung von 1800 W
- mit Frostschutzfunktion

Anwendung 2 Lüftungs-Raumtemperierung (Wintergartensteuerung):
- Wintergartensteuerung zur Temperierung von Räumen mit Überhitzungsgefahr durch Lüftersteuerung und Temperaturvergleich innen/aussen
- für den Betrieb von einem oder mehreren Lüftern sowie Lüftern mit Wärmerückgewinnung
- geeignet für Lüfter bis zu einer Gesamtleistung von 1800 W

Aufbau
Die Controllereinheit besitzt ein Display, in dem durch Anzeigewechsel folgende Werte angezeigt werden:
Anwendung 1 - Entfeuchtung:
- absolute Feuchte aussen/innen
- Temperatur aussen/innen
- relative Feuchte aussen/innen
- Betriebszustand Lüfter
- Frostschutz AN/AUS
- Frostschutz-Temperatur
- Mindest-Luftfeuchte
- Ruhe- und Arbeitszeiten (Nachtruhe)
- AN- und Aus-Zeiten der Lüfter
- verschiedene Einstellparameter

Anwendung 2 Lüftungs-Raumtemperierung (Wintergartensteuerung):
- Temperatur aussen/innen
- verschiedene Einstellparameter

Das Steuergerät ist mit den beiliegenden Schrauben und Spreizdübeln an der Wand zu befestigen.

Es ist einbaufertig, komplett verkabelt, nur die Innen- und Aussensensoren sowie der Lüfter müssen an die aussen liegenden Kabel angeschlossen werden.

Funktion
Der Vergleich zwischen Innen- und Außenfeuchte wird von 2 empfindlichen Fühlern ständig gemessen.

Sie liefern Ihre Informationen an die Lüftungssteuerung. Die Steuerung stellt fest, ob es außen trockener ist als innen. Gemessen wir die absolute Feuchte in Gramm/m³ um so die Temperatur zu berücksichtigen.

Ist die Luft außen trockener als innen, beginnt der Lüfter seine Arbeit und drückt die Feuchtigkeit hinaus. Die feuchte Luft wird gegen trockene Luft ausgetauscht.

Ein Zuluftventilator drückt frische Luft in den Keller. Die feuchte Luft wir über Abluftöffnungen abgeleitet. Es sollte ein Zuluftventilator sein, da sonst die Gefahr besteht, das warme feuchte Luft aus dem Haus nachströmt und im Keller kondensiert.

1. absolute Luftfeuchte innen > aussen
Der Lüfter arbeitet.

2. absolute Luftfeuchte innen < aussen
Der Lüfter steht.

3. Die Innentemperatur ist < 5°C
Der Lüfter steht.

Entfeuchtungs-Steuergerät bx-ESG
elektrischer Anschluss 220 - 240 V ~ (Steckernetzteil)
Leisungsaufnahme (ESG+Netzteil) < 10W
Nennstrombelastung max. 1,5 A (1800 W)
Schutzart Schutzklasse2
Frostschutz AN/AUS (Standard AN)
Frostschutztemperatur 0-15 °C (Standard 5° C)
Einschaltzeit regelbar 0-60 Minuten (Standard 10 Minuten)
Ausschaltzeit regelbar 0-60 Minuten (Standard 10 Minuten)
Schaltdifferenz (innen/außen) 0,7 g/m³
oberer Schaltpunkt (Hysterese) 0,5 g/m³
Arbeitszeit von (Uhrzeit) 0.00 Uhr -23.30 Uhr
Arbeitszeit bis (Uhrzeit) 0.00 Uhr -23.30 Uhr
Mindestluftfeuchte 0-100%
Höchsttemperatur 0-40°C


Temperatur/Feuchtesensor bx-ESG-TF
Ansprechzeit 8 Sekunden
Energieverbrauch 3.2µW (bei 8 bit, 1 Messung / s)
Messbereich relative Feuchte 0-100%
Messbereich Temperatur -40 bis 125 °C
Toleranz Feuchte 2%
Toleranz Temperaturemperatur 0,3 °C

Plants: Bild 1 von 4 thumb

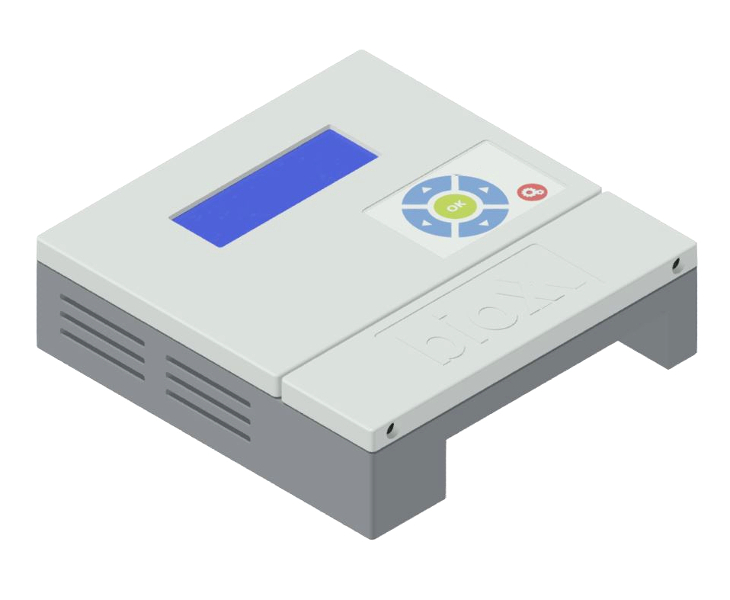

 Ansicht von unten
Plants: Bild 2 von 4 thumb

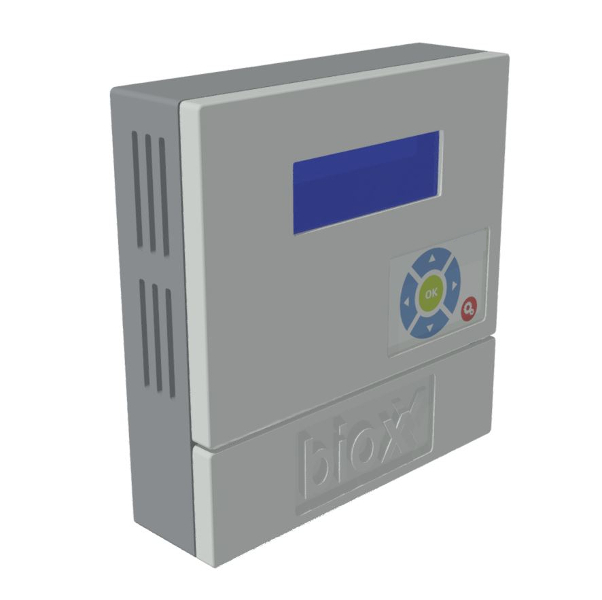

   Ansicht seitlich
Plants: Bild 3 von 4 thumb

    Steuertastatur
Plants: Bild 4 von 4 thumb

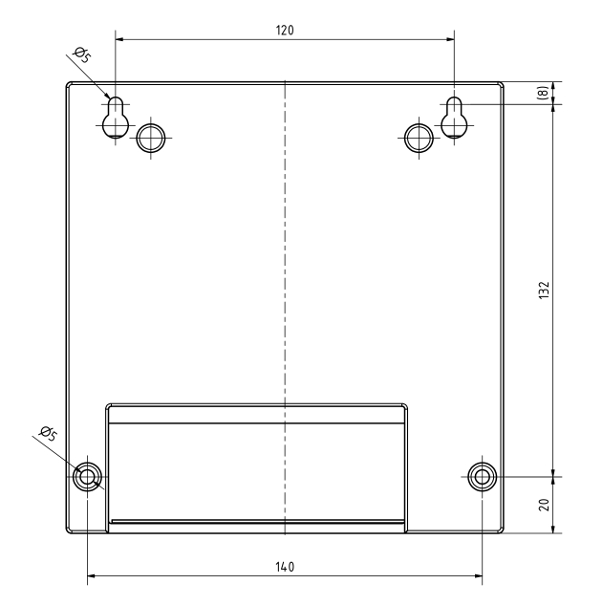

    Abmessungen 1
Plants: Bild 4 von 4 thumb

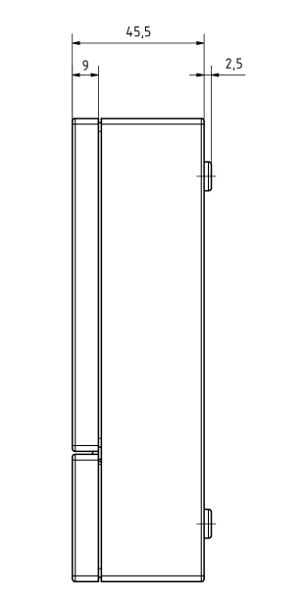

    Abmessungen 2
Plants: Bild 4 von 4 thumb

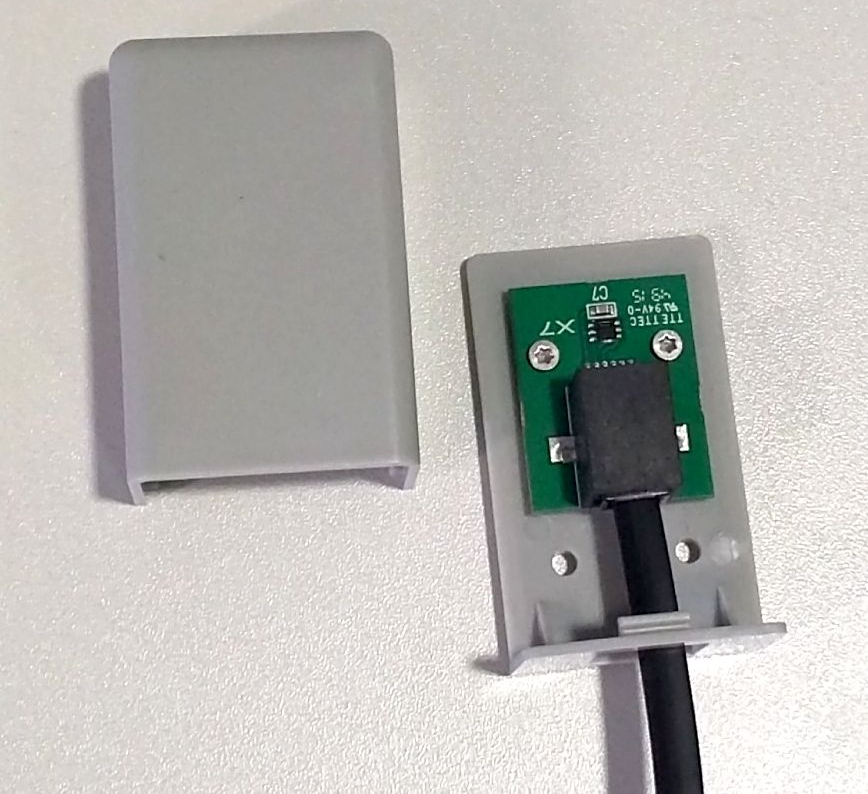

         Sensor
Plants: Bild 4 von 4 thumb

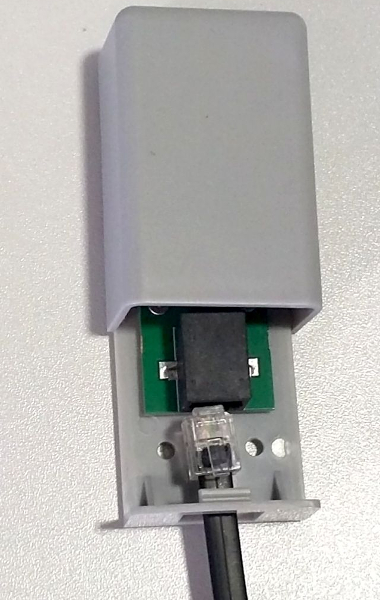

Kabelstecker RJ12
