BL110Ki, Abluft-Sicherheitsschalter mit 6m Kabel, Einbauversion

BL110Ki, Abluft-Sicherheitsschalter mit 6m Kabel, Einbauversion

119,00 EUR

incl. 19 % Mwst.   zzgl. Versandkosten

Lieferzeit bei Einzelbestellung: 3-4 Tage

Art.Nr.: 751217
Produktbeschreibung

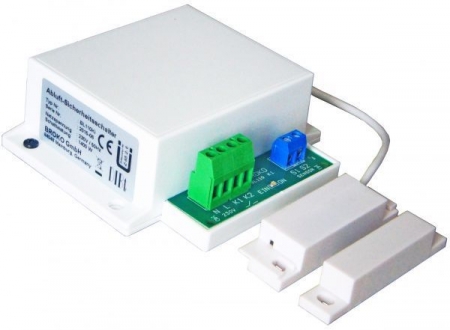

BL110Ki, Abluft-Sicherheitsschalter mit 6m Kabel, Einbauversion

Die erste Sicherheits-Abluftsteuerung mit Zertifikat des Deutschen Instituts für Bautechnik (bauaufsichtlich zugelassen).

Das modulare Abluft-Sicherheitssystem BL110Ki verhindert, dass bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte (z.B. Kamin, Holzkohleofen, Kaminofen, Gastherme, Kohleheizung) und Abluftventilatoren (z.B. Dunstabzugshaube, Lüftungsventilator) ein Unterdruck entsteht und giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden. Die Abluftventilatoren können durch das Magnet-Einschaltsystem nur bei geöffneten Fenster in Betrieb genommen werden. Der Schutz des Betreibers gegen eine Kohlenmonoxid(CO)-Vergiftung ist dadurch gewährleistet, was auch durch die gesetzliche Feuerungsverordnung (FeuVo NRW §4) vorgeschrieben wird.

Die Highlights dieser Neuentwicklung

  1. Der BL110Ki bietet einen großen Vorteil gegenüber dem BL110K: da der Schalter in die Dunstabzugshaube eingebaut wird, kann die Leitung des Lüftermotors separat gesteuert werden. So wird die Stromversorgung auch bei abgeschaltetem Motor der Dunstabzugshaube nicht unterbrochen, sodass beispielsweise die Beleuchtung immer einsatzfähig bleibt.
  2. Sehr niedrige Störanfälligkeit- wird dadurch erreicht, dass die Steuersignale mit Kabel übertragen werden. Das garantiert eine sichere Funktion auch in den Fällen, in denen eine Funkübertragung wegen baubedingten Verhältnissen nicht möglich ist.
  3. Die Kabelleitung wird ständig auf Bruch überwacht. Der Schalter wird bei Kabelunterbrechung die Dunstabzugshaube sicher abschalten.
  4. Kein Batteriewechsel nötig.

Achtung! Bei Dunstabzugshauben verwenden die Hersteller bürstenlose Gleichstrommotoren (BLDC Motor). Vergewissern Sie sich beim jeweiligen Kundendienst des Haubenherstellers ob eine Vorbereitung zum direkten Anschluss eines Fensterkontaktschalters vorhanden ist. Wenn ja, kann diese direkt mit dem potentialfreien Kontakt des BL110Ki (Klemmen K1, K2) verbunden werden. Dies gilt auch für Muldenlüfter / Kochfeld-Dunstabzug nach unten!

Zertifiziert nach folgenden Normen:

DIN EN 60730-1:2005-12, DIN EN 60730-2:2005-05, DIN EN 50165, DIN EN 61000-4-2/3/4

Technische Daten:

Schaltgerät:

Stromversorgung: 230 V AC / 50Hz

Leistungsaufnahme: 3W

Schaltleistung: 230 V AC, 5 A, 1150 W, 1 pol.

Abmessungen: L=99mm, B=89mm, H=33mm

Gewicht: ca. 350g

Anschlussleitung: LIYY 2 x 0,14mm2

Kabellänge: 6m

Material: ABS


Montage des Magnetschaltersatzes

Bevor mit der Montage begonnen wird, muss zuerst die Mindestöffnung des Fensters festgestellt werden. Diese richtet sich nach:

  • der Leistung des Abluftgeräts in m³/h
  • der Größe des zu öffnenden Fensters in m²
  • der Größe des Öffnungsspalts am Fenster in cm

Berechnung der Mindestspaltöffnung Ihres Fensters

  1. Lesen Sie aus dem Typenschild oder der Betriebsanleitung die Abluftleistung Ihres Abluftgeräts in m³/h ab.
  2. Messen Sie die innere Breite und Höhe Ihres Fensters und berechnen Sie die Fenstergröße in m² (Breite x Höhe)
  3. Aus der Tabelle können Sie dann das benötigte Spalt-Öffnungsmaß ablesen

Mindestspaltoeffnung

Sollte es sich bei dem Fenster um ein anderes als ein rechteckiges Format handeln, fragen Sie bitte den Fachinstallateur oder Schornsteinfegermeister nach der Berechnung der Mindestöffnung.

In den meisten Fällen werden Sie feststellen, dass die Spaltgröße Ihres Fensters in der Kippstellung bereits größer ist als benötigt. In diesem Fall wird dann der Magnetschalter und Magnet wie folgt am Fenster montiert.



Achtung!
Ist das für diese Installation ausgewählte Fenster mit einer Außenjalousie ausgestattet, darf diese während des Betriebes des Abluft-Sicherheitsschalters nicht geschlossen werden.

Bei geöffnetem Fenster muss ein ausreichender Abstand zwischen Magnet und Magnetschalter sein. Montieren Sie den Magnetsatz so, dass der Abstand zwischen Magnet und Magnetschalter mindestens 40mm beträgt:

Magnet_Montage


Falls Sie feststellen, dass die Spaltgröße Ihres Fensters in der Kippstellung kleiner als das in der Tabelle vorgegebene Spaltöffnungsmaß ist, muss das Fenster durch Schwenken das erforderliche Öffnungsmaß erreichen. Zum Einhalten dieses Öffnungsmaßes muss das Fenster mit Hilfe eines Abstandhalters fixiert werden.


Inbetriebnahme

  • Montieren Sie den Magnetschaltersatz wie oben beschrieben
  • Prüfen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt
  • Schließen Sie das Sensorkabel, Stromversorgung und Lüftermotor (Nullleiter) an die Klemmen K1 und K2 an

Anschlussplan_BL110Ki_2

Magnetschaltersatz:

Doppelsensortechnik

Abmessungen Magnetschaltergehäuse: L=63mm, B=19mm, H=13mm

Magnet: L=63mm, B=12mm, H=13mm

Gewicht: ca. 23g

Schaltabstand Magnet/Magnetschaltersatz: max. 10mm


  • Schalten Sie Ihr Abluftgerät ein, öffnen Sie das Fenster oder die Tür, an der Sie den Magnetschaltersatz montiert haben.
  • Das Abluftgerät muss nach Öffnen des Fensters oder der Tür anlaufen. Die grüne LED Anzeige auf der Frontseite des Abluft-Sicherheitsschalters muss grün leuchten.
  • Schließen Sie das Fenster oder die Tür
  • Das Abluftgerät muss abschalten (grüne LED erlischt).
